Undersøg om der er eksisterende rør på grunden.
Husk at bestille opmåling af nye ledninger.
Kontakt os så tidligt i planlægningsprocessen som muligt. Så kan vi hjælpe dig med den helt rigtige løsning.
Det er en fordel:
Så er i dialogen godt i gang, og vi kan skræddersy et tilbud til dig.
Hvordan projekterer man fjernvarme?
Når du projekterer fjernvarme, skal du udarbejde en koordinerende ledningsplan.
Planen skal vise placeringen af den projekterede kloak-, vand- og el-ledning på matriklen.
Tegningen bør indeholde projekterede koter, placering af beplantning samt dybder på evt. andre ledninger.
Du kan finde alle eksisterende ledningers placering gennem LER. Alle Kredsløbs ledningsoplysninger ligger i koordinatsystemet: UTM 32 euref 89.
Ud fra den koordinerende ledningsplan vil vi projektere efter vores lægningsregler.
Vi kontakter dig, hvis lægningsreglerne betyder, at vi ikke kan holde afstandskrav, og andre ledninger derfor skal flyttes.
På den måde er vi i løbende dialog omkring jeres fjernvarme i byggeprocessen.
Når vi anlægger fjernvarme til større byggerier, bruger vi stort set altid to rør - eller dobbelt rør.
Der er et rør, hvor det varme vand kan løbe til, og et andet, hvor det mindre varme vand kan løbe fra og tilbage til os.
For dig betyder det, at du blot skal tegne en polylinje, der viser føringsvejen, når du projekterer jeres koordinerende ledningsplan til fjernvarmen i byggeprocessen.
Vær opmærksom på, at fjernvarmerør ikke projekteres med 45⁰, som kloakrør gør.
Generelt benytter vi 90⁰ bøjninger og afgreninger i fjernvarmen.
Når vi har modtaget din koordinerende ledningsplan, detailprojekterer vi vores fjernvarmeledning – og her vurderer vi ud fra vores lægningsregler, om det er nødvendigt at lave slag på ledningen for at overholde lægningsreglerne til fjernvarmen.
Tekniske bestemmelser
Varmeinstallationerne skal dimensioneres 60⁰ frem og 30⁰ retur jf. tekniske bestemmelser. Derudover skal varmeanlæg og interne rørledninger, både de synlige og de skjulte, kunne tåle temperaturer op til 90⁰. Afkølingen på anlægget bør være størst mulig, dog minimum 30° C som årsgennemsnit.
Vi garanterer en vanddækning på minimum 1,0 bar. Vi kan lokalt have en højere vanddækning, men vi anbefaler ikke, at I projekterer efter den, da vores driftsforhold kan blive ændret.
Almindelige bestemmelser for fjernvarmelevering
Teknisk bestemmelser for fjernvarmelevering
Tillæg til tekniske bestemmelser
Tegningsmateriale
Uanset om du er rådgiver, entreprenør eller VVS’er, så kan vores tegningsmateriale være brugbart for dig, når du skal projektere fjernvarme ind i byggeprocessen.
Her finder du både udgravnings/tilfyldningsprofiler, rørindføring og installationer.
Afstandskrav og lægningsregler ved projektering
Når du projekterer jeres fjernvarme, er der en række afstandskrav til øvrige ledninger, som hører under "Norm for etablering af ledningsanlæg i jord DS475" og Aarhus Kommunes vejledning i vejsnit.
Det er vigtigt, at du er opmærksomme på de afstandskrav.
Se mere i disse tværprofiler for veje og stier inkl. målsatte placeringer af ledninger, belysning og beplantning:
Tværsnit - Udlæg 8 m uden fortov (PDF)
Tværsnit - Udlæg 8 m med fortov (PDF)
Tværsnit - Udlæg 10 m med fortov (PDF)
Tværsnit - Udlæg 12 m med fortov (PDF)
Tværsnit - Asfaltsti 5 m udlæg (PDF)
Generelt skal der være 1 meter til øvrige ledninger. Det skal der, så vi kan tilgå fjernvarmerørene uden at grave på og dermed beskadige andre rør.
Der kan undtagelsesvis placeres rør med mindre end 1 meters afstand, når det drejer sig om husføringen. Men det er altså vigtigt, at du planlægger afstanden i jeres projektering, når du tænker fjernvarme ind i jeres byggeproces.
Placering og retningslinjer for teknikrummet
Vi oplever i stigende grad, at teknikrum placeres, så det er svært at efterkomme vores bestemmelser.
Du skal være opmærksomme på, at vi til enhver tid skal kunne komme til vores hovedhaner og måler.
Det betyder, at der ikke må opføres ventilation, pulterkamre eller gulvvarme foran Kredsløbs hovedhaner og måler til fjernvarme.
I vores bestemmelser beskriver vi, at vores hovedhaner på større fastrørsstik skal placeres et sted, der er let tilgængeligt, lige indenfor ydervæg eller kældervæg. Vi anbefaler, at det er i et rum med afløb.
Der må ikke være andre installationer i gulvarealet eller på muren i en afstand af mindst 30 cm fra fjernvarmeledningen. Der skal også være plads til, at man kan betjene og skifte haner, måler og flovdele.
Du kan se eksempler på indretning af teknikskabe og teknikrum til fjernvarme i vores Tegningsmateriale - Tegning 8.1A til 8.2C (side 97-102).
Hvis du placerer måleren under terræn, skal du eller bygherren i samråd med jeres el-installatør få etableret føringsvej/antennekabel fra måler til en egnet lokation over jorden. Det skal gøres for at sikre et godt antennesignal.
Hos Kredsløb kan vores målerservice hjælpe med at udlevere antennekabel og give råd og vejledning under etableringsfasen.
Ring 77 88 12 12, tast 2 for at få hjælp.
Når projekteringen med teknikrummet er færdigt, skal det godkendes.
Send teknik eller -skab til Steen Madsen på STMD@kredslob.dk
Indføring til bygning
Det skal du være opmærksom på ved række- og enfamiliehuse
Skal du etablere kæderækkehuse eller andre enfamiliehuse i forbindelse med byggemodningen, skal der benyttes indføringsrør til fjernvarmen.
Her kan fjernvarmerøret føres op til 6 meter ind i bygningen, inden der bliver etableret hovedhaner og måler.
Se gerne tegningerne 4.8-4.12 (side 60-76) i vores tegningsmateriale.
Inden der skal støbes, kan du, når tilbuddet er accepteret, efter aftale med vores projekt- eller byggeleder, hente indføringsbøjninger og/eller indføringsrør til montering i fundament. Her kan du med fordel få jeres tilknyttede byggeleder til at efterse jeres første montering af bøjning, for at undgå og imødekomme eventuelle fejl.
Ved elementbyggeri skal du udskære til indføringsrøret. Røret skal tætnes med en elastisk fuge. Se tegning 4.1-4.2 m.fl. i vores tegningsmateriale.
Skal indføringsbøjningen monteres i andet end en 90⁰ vinkel ud fra huset, skal man forlænge indføringsbøjningen med et foringsrør. Dette skal gøres, for at foringsrøret ikke bliver vinklet horisontalt. Vores pex-rør skal komme ud af indføringen, så den er helt lodret.
Vi opfordrer dig til at benytte vores byggeledere for at sikre, at der ikke sker fejl.
Når du graver fjernvarme
Når du graver ud til fjernvarme, er der en række betingelser og forhold, som du skal overholde.
Renden skal du grave efter den koordinerende ledningsplan, og du skal informere byggelederen fra Kredsløb, hvis de øvrige ledninger fra ledningsplanen er lagt i jorden, men ikke følger planen.
Der skal være fast kørevej, stabilgrus eller lignende, langs hele tracéet, da rørarbejderne kræver særligt værktøj. Hvis rørarbejderne ikke udføres i rørgraven, skal der være kørevej langs de oplagte rør.
Den opgravede jord og andet skal udelukkende opbevares på den ene side, i en afstand på mindst 1 meter fra kanten til jordoplæg. Ellers er der ikke plads nok at arbejde på omkring hullet, og jorden risikerer at falde ned i hullet.
Kontroller efter udgravningen, at renden har de rigtige mål jf. tegningsmateriale. Vær samtidig opmærksom på, at udgravningen skal holdes fri for vand.
Vær opmærksom på at jordentreprisen også indeholder rørhåndtering, der bl.a. indebærer transport af rør, oplægning og nedlægning af rør i tracé.
Forinden at vi lægger rørene ned, dækkes vi et udjævningslag af bundsikringsgrus på min. 10 cm.
Når du er færdig med at grave
Inden renden fyldes igen, skal rørene måles af en landmåler fra Kredsløb. Når der står ”Målt” på rørene, kan du fylde renden igen.
Opmålinger skal du bestille på telefon 77 78 11 44.
Når renden skal fyldes op igen, skal opfyldningsmaterialet være fri for sten, byggematerialer og lignende.
Fyldning af egnet sand skal ske på baggrund af viste figur.
Hvis særbetingelserne ikke bliver overholdt, vil vi forlange dele af eller hele arbejdet lavet om.
Sådan undersøger du, om der ligger eksisterende ledninger
Hvis du skal bruge oplysninger om eksisterende ledningsnet, skal I benytte LER til at søge oplysninger.
Kontakt os altid, hvis der er eksisterende ledninger på grunden, eller når du skal grave tæt vores ledninger. Skriv til os på varmesalg@kredslob.dk
Sådan bestiller du opmåling

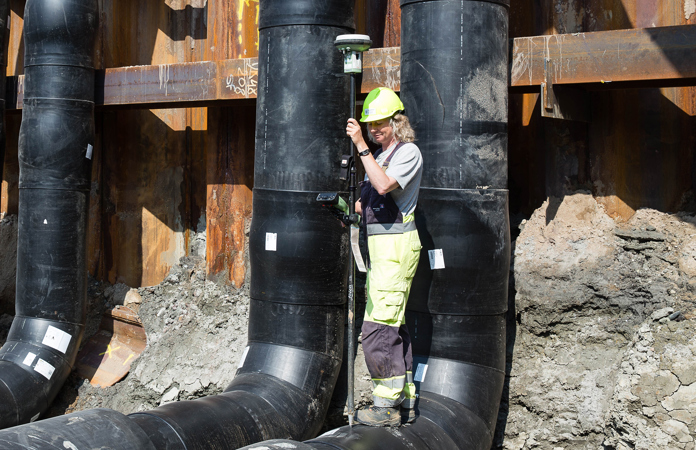

Når der lægges fjernvarmeledninger i forbindelse med en byggemodning, skal du kontakte vores landmålere.
Landmålerne skal kontaktes, inden rørene til fjernvarme bliver dækket til. Gerne i god tid og mindst med én dags varsel.
Bestil opmåling
Sådan bliver projektet koblet til fjernvarmen
Når fjernvarmen er i jorden, skal en VVS-installatør montere fjernvarmemåler og lave resten af installationen i bygningen.
Læs mere her.
Sæt dig ind i bestemmelser for fjernvarme
Hvis du vil være helt skarp på bestemmelserne for fjernvarme, kan du bliver det her. De nuværende bestemmelser gælder fra 1. marts 2020.
Se også Tillæg til Tekniske bestemmelser, der kun er gældende for et område omkring Lisbjerg.
Når du vælger fjernvarme, kan du få gavn af varmen, allerede inden bygningen skal bruge opvarmning.
I de fleste tilfælde kan vi nemlig tilbyde byggevarme til udtørring af betonkonstruktion.
Kontakt Kredsløb og hør mere.
Skriv til os og medsend gerne materiale til projektet.
